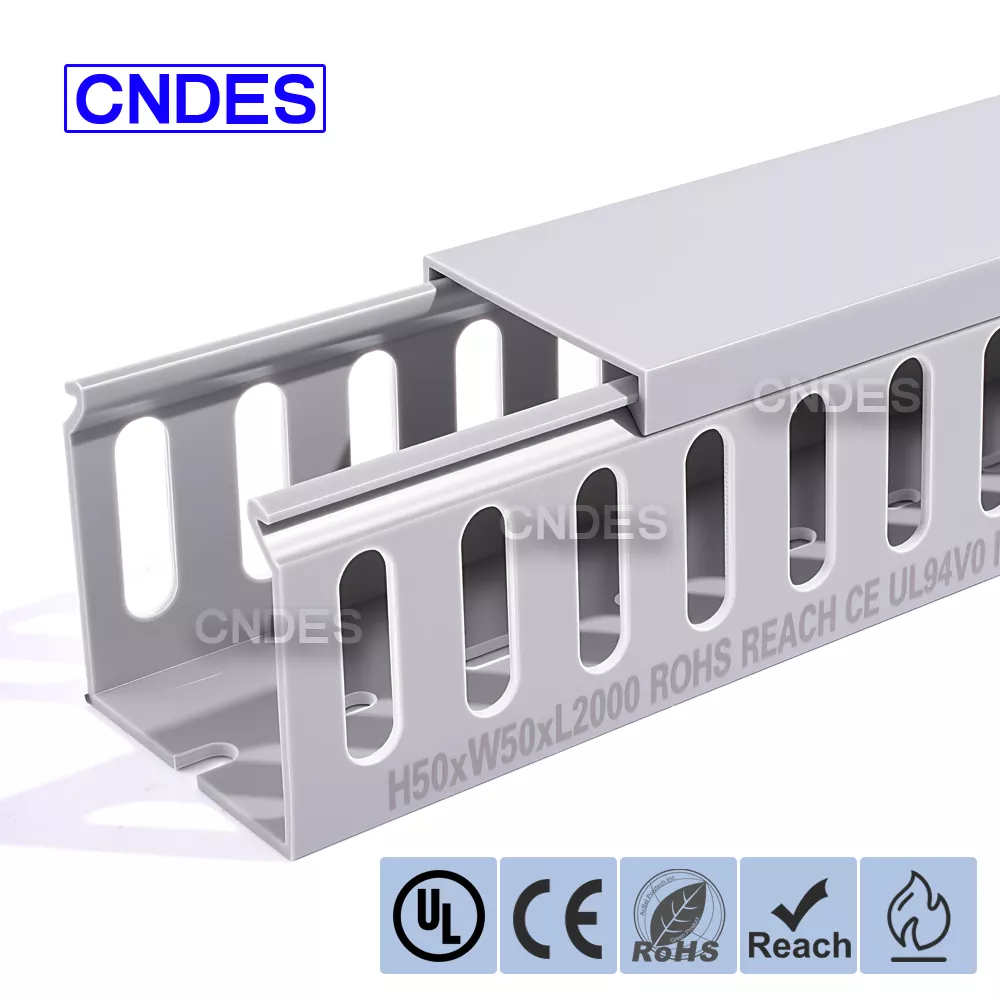

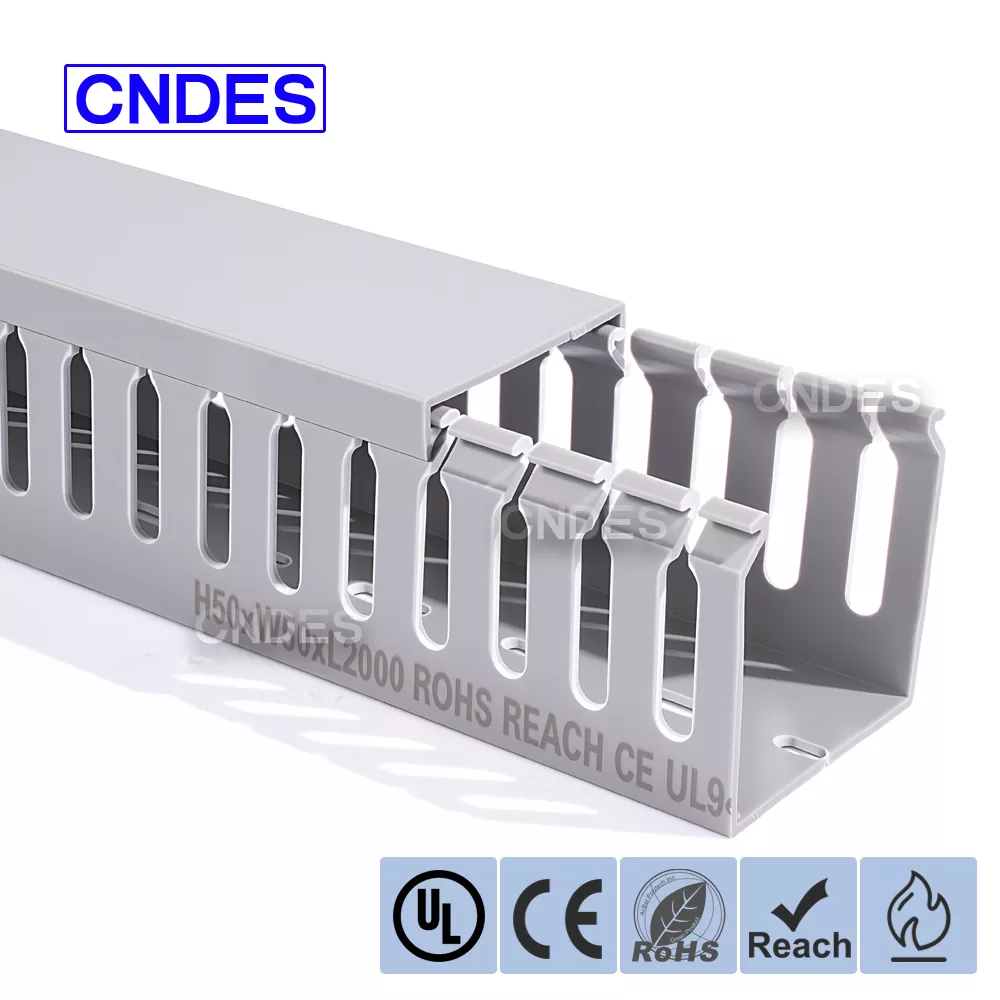

50×50 துளையிடப்பட்ட PVC விரல் வகை வயரிங் குழாய்

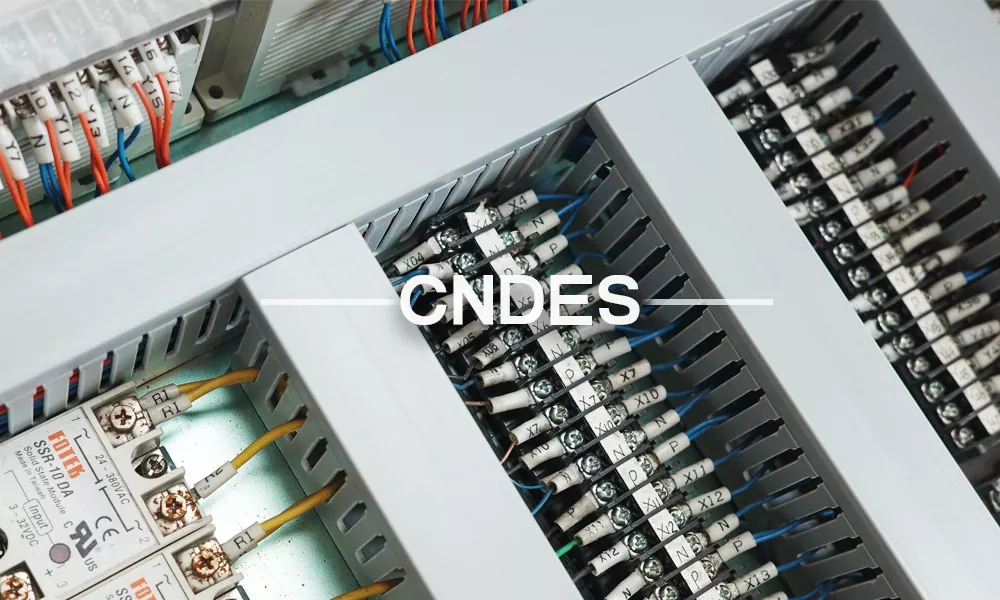

தனிப்பயனாக்கப்பட்ட 50×50 துளையிடப்பட்ட PVC ஃபிங்கர் வகை வயரிங் டக்ட் மின்சார பேனல்கள், ஆட்டோமேஷன் பெட்டிகள் மற்றும் தொழில்துறை கட்டுப்பாட்டு அமைப்புகளில் திறமையான கேபிள் அமைப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. சமச்சீர் சதுர சுயவிவரம் மற்றும் விரல் வகை திறந்த ஸ்லாட்டுகளைக் கொண்ட இந்த வயரிங் குழாய் வேகமான கேபிள் கிளை, சுத்தமான ரூட்டிங் மற்றும் எளிதான பராமரிப்பு ஆகியவற்றை செயல்படுத்துகிறது.

சீனாவில் தொழில்முறை PVC வயரிங் குழாய் உற்பத்தியாளரும் சப்ளையர்மான CNDES ஆல் தயாரிக்கப்பட்டது, இந்த மாதிரியானது நெகிழ்வுத்தன்மை, பாதுகாப்பு மற்றும் நீண்ட கால ஆயுள் தேவைப்படும் பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

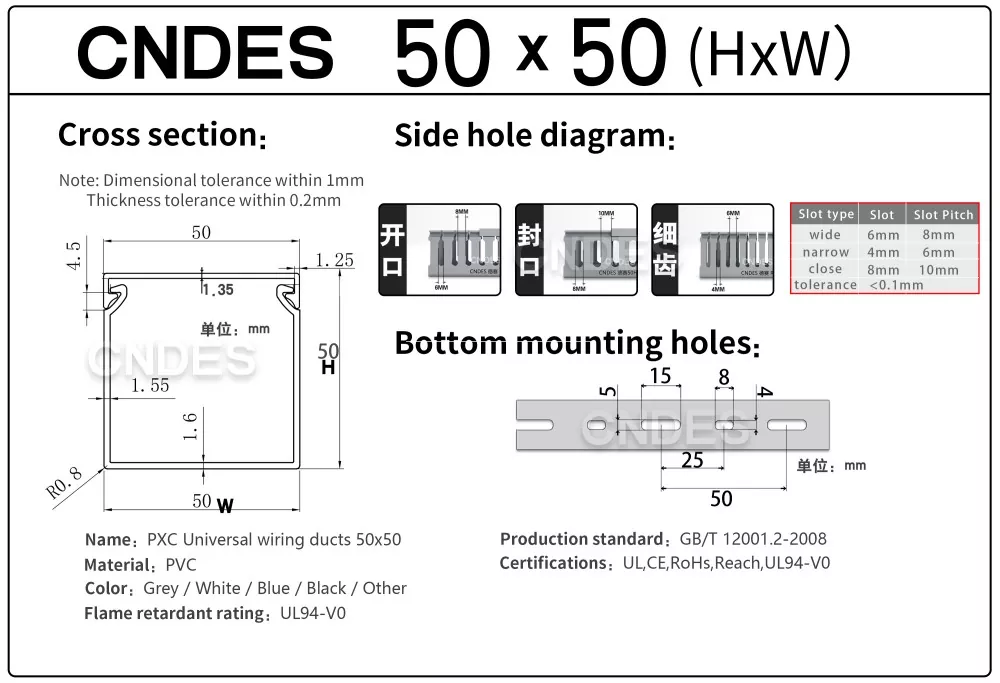

50*50-குறிப்பிட்ட ஆவணம்

பயன்பாட்டிற்கான வழிமுறைகள்

1.முன் நிறுவல் தயாரிப்பு

நிறுவும் முன், கேபிள் அளவு, கேபிள் விட்டம் மற்றும் நிறுவல் சூழல், அதாவது கிடைக்கும் இடம் மற்றும் இயக்க வெப்பநிலை போன்றவற்றுக்கு ஏற்ப பொருத்தமான கன்ட்யூட் அளவு மற்றும் ஸ்லாட் அகலத்தைத் தேர்ந்தெடுக்கவும்.

எடுத்துக்காட்டாக, குறுகிய விரல் வகை ஸ்லாட் வடிவமைப்புகள் அதிக அடர்த்தி கொண்ட பகுதிகளுக்கு ஏற்றது, அதே சமயம் பரந்த இடங்கள் பெரிய கேபிள் மூட்டைகளை எளிதாக ரூட்டிங் செய்ய அனுமதிக்கின்றன.

தரமான 50×50 துளையிடப்பட்ட பிவிசி ஃபிங்கர் வகை வயரிங் டக்டை நிறுவும் போது, ​​கேபிள் ரூட்டிங் பாதையை முன்கூட்டியே திட்டமிட்டு, சுவர்களில் அல்லது மின் பெட்டிகளுக்குள் பொருத்தும் நிலைகளைக் குறிக்கவும். கூர்மையான விளிம்புகள், அதிகப்படியான அதிர்வு அல்லது அதிக வெப்பநிலை உள்ள பகுதிகளைத் தவிர்க்கவும்.

துல்லியமான நிலைப்படுத்தல் மற்றும் மென்மையான வழித்தடத்தை உறுதிப்படுத்த டேப் அளவீடு மற்றும் மார்க்கரைப் பயன்படுத்தவும்.

ஒரு ஸ்க்ரூடிரைவர், பவர் ட்ரில் (துளையிடுதல் தேவைப்பட்டால்), நிலை மற்றும் ஒரு ரம் அல்லது பிரத்யேக வயரிங் டக்ட் கட்டர் போன்ற வெட்டும் கருவிகள் உட்பட தேவையான கருவிகளைத் தயாரிக்கவும்.

2.பேஸ் ரெயிலைப் பாதுகாப்பது

சுவர் அல்லது அலமாரியில் பொருத்தினால், குறிக்கப்பட்ட புள்ளிகளில் துளைகளை துளைக்க பவர் டிரில்லைப் பயன்படுத்தவும். விரிவாக்க நங்கூரங்கள் அல்லது பிளாஸ்டிக் நங்கூரங்களைச் செருகவும். பெரிதாக்கப்பட்ட துளைகளிலிருந்து உறுதியற்ற தன்மையைத் தடுக்க, துளையின் விட்டம் நங்கூரத்தின் அளவோடு பொருந்துகிறது என்பதை உறுதிப்படுத்தவும். துளையிடப்பட்ட பிவிசி ஃபிங்கர் வகை வயரிங் டக்ட் பேஸ் ரெயிலை மவுண்டிங் பாயிண்ட்களுடன் சீரமைத்து, ஸ்க்ரூடிரைவரைப் பயன்படுத்தி ஸ்க்ரூக்களை இறுக்கி, ரெயில் பாதுகாப்பாக இருப்பதையும், தள்ளாடாமல் இருப்பதையும் உறுதிசெய்யவும். வழித்தடத்தின் முன் துளையிடப்பட்ட பெருகிவரும் துளைகளைப் பயன்படுத்துவதற்கு முன்னுரிமை கொடுங்கள். கூடுதல் நிர்ணய புள்ளிகள் தேவைப்பட்டால், நீங்களே துளைகளை துளைக்கவும். பேஸ் சேனலின் கிடைமட்ட சீரமைப்பைச் சரிபார்க்க ஒரு அளவைப் பயன்படுத்தவும், அடுத்தடுத்த கவர் பிளேட் நிறுவுதல் அல்லது கேபிள் சாய்வதில் சிரமங்களைத் தடுக்கிறது. சரிசெய்த பிறகு, திருகுகளை மாற்றுவதைத் தடுக்க மீண்டும் இறுக்கவும்.

3.கேபிள் அமைப்பு மற்றும் செருகல்

கேபிள்களைச் செருகுவதற்கு முன், பவர் கேபிள்கள், சிக்னல் கேபிள்கள் அல்லது டேட்டா கேபிள்கள் போன்ற செயல்பாட்டின்படி அவற்றைக் குழுவாக்கி, தேவைப்பட்டால் அவற்றை லேபிளிடுங்கள். கேபிள் விட்டம் ஸ்லாட் அகலத்துடன் இணக்கமாக உள்ளதா என்பதைச் சரிபார்க்கவும்.

அதிக செயல்திறன் கொண்ட 50×50 துளையிடப்பட்ட PVC விரல் வகை வயரிங் குழாயின் பக்கவாட்டு ஸ்லாட்டுகள் அல்லது இறுதி திறப்புகள் வழியாக கேபிள்களை மெதுவாகச் செருகவும், கேபிள் இன்சுலேஷனை சேதப்படுத்தும் அதிகப்படியான இழுப்பதைத் தவிர்க்கவும்.

பெரிய கேபிள்களுக்கு, தனித்தனி ஸ்லாட் "விரல்களை" முன் வெட்டுக் கோடுகளுடன் அகற்றலாம் அல்லது பரந்த திறப்புகளை உருவாக்க வெட்டுக் கருவிகளைப் பயன்படுத்தி ஒழுங்கமைக்கலாம்.

அமைப்பு மற்றும் எதிர்கால பராமரிப்பை மேம்படுத்த கேபிள்களை அடுக்குகளில் ஏற்பாடு செய்யுங்கள். குறுக்கீட்டைக் குறைக்க மின் கேபிள்களை கீழே மற்றும் சிக்னல் கேபிள்களை மேல் அடுக்கில் வைப்பது ஒரு பொதுவான நடைமுறை.

4. கவர் பிளேட் நிறுவல்

கவர் பிளேட்டை பேஸ் சேனலுடன் சீரமைக்கவும், கவர் பிளேட் விளிம்புகள் பேஸ் சேனலின் கிளிப்புகள் அல்லது ஸ்லைடு பள்ளங்களுடன் முழுமையாக ஈடுபடுவதை உறுதிசெய்யவும். கவர் தகடுகளை சறுக்க, ஒரு முனையில் இருந்து அவற்றை ஸ்லைடு செய்யவும்; கிளிப்-ஆன் வகைகளுக்கு, நிலைக்கு பூட்டப்படும் வரை அழுத்தவும். பேஸ் சேனலில் இறுக்கமாகப் பாதுகாக்க கவர் பிளேட்டை உறுதியாக அழுத்தவும். துளையிடப்பட்ட பிவிசி ஃபிங்கர் வகை வயரிங் டக்டிற்கு, கவர் பிளேட்டை பூட்டிய நிலைக்கு சுழற்றுங்கள். தூசி உட்செலுத்த அனுமதிக்கக்கூடிய உள்ளூர் தூக்குதலைத் தடுக்க கவர் பிளேட்டை சமன் செய்ய சரிபார்க்கவும். கன்ட்யூட் உட்புறத்தில் தூசி அல்லது வெளிநாட்டுப் பொருள்கள் நுழைவதைத் தடுக்க, எந்த இடைவெளியும் இல்லாமல் கவர் பிளேட் பாதுகாப்பாக உள்ளதா என சரிபார்க்கவும். மேம்படுத்தப்பட்ட சீல் தேவைப்பட்டால், கவர் பிளேட் விளிம்புகளுக்கு சீலண்டைப் பயன்படுத்துங்கள் (PVC-இணக்கமான பிசின் ஒன்றைத் தேர்ந்தெடுக்கவும்).

5.சிறப்பு சூழ்நிலை கையாளுதல்

செங்குத்து பரப்புகளில் நிறுவும் போது, ​​நழுவுவதைத் தடுக்க, எதிர்ப்பு சீட்டு வடிவமைப்புகளுடன் (எ.கா., ரப்பர் பட்டைகள் அல்லது ஸ்னாப்-வலுவூட்டப்பட்ட வகைகள்) அட்டைகளைத் தேர்ந்தெடுக்கவும். செங்குத்தாக நிறுவப்பட்ட துளையிடப்பட்ட PVC ஃபிங்கர் வகை வயரிங் டக்டை அவ்வப்போது ஆய்வு செய்து, கவர்கள் புவியீர்ப்புத் தளர்வுக்கு எதிராக பாதுகாப்பாக இருப்பதை உறுதிசெய்யவும். வரையறுக்கப்பட்ட இடைவெளிகளில், பொருத்தமான நீளத்திற்கு வழித்தடங்களை வெட்டுங்கள் (சுத்தமான, ஃப்ளஷ் விளிம்புகளைப் பராமரிக்க சிறப்பு வெட்டுக் கருவிகளைப் பயன்படுத்தவும்). வெட்டப்பட்ட பிறகு, வெட்டப்பட்ட விளிம்பை கூர்மையாக சரிபார்க்கவும். கேபிள் அல்லது ஆபரேட்டர் காயத்தைத் தடுக்க தேவைப்பட்டால் சிராய்ப்பு காகிதத்துடன் மணல் அள்ளுங்கள். சுற்றுப்புற வெப்பநிலைகள் குழாயின் மேல் வெப்பநிலை வரம்பை (எ.கா., 50°C அல்லது 85°C) நெருங்கினால், உயர்-வெப்பநிலை-எதிர்ப்பு மாதிரியைத் தேர்ந்தெடுக்கவும் அல்லது கூடுதல் வெப்பச் சிதறல் நடவடிக்கைகளைச் செயல்படுத்தவும். எடுத்துக்காட்டாக, வழித்தடத்தைச் சுற்றி காற்றோட்டம் இடத்தை ஒதுக்கவும் அல்லது குளிரூட்டும் விசிறிகளை நிறுவவும்.
